Mesures de l'alésage

Demi-alésage ou alésage complet - pas d'alésage pour nos instruments

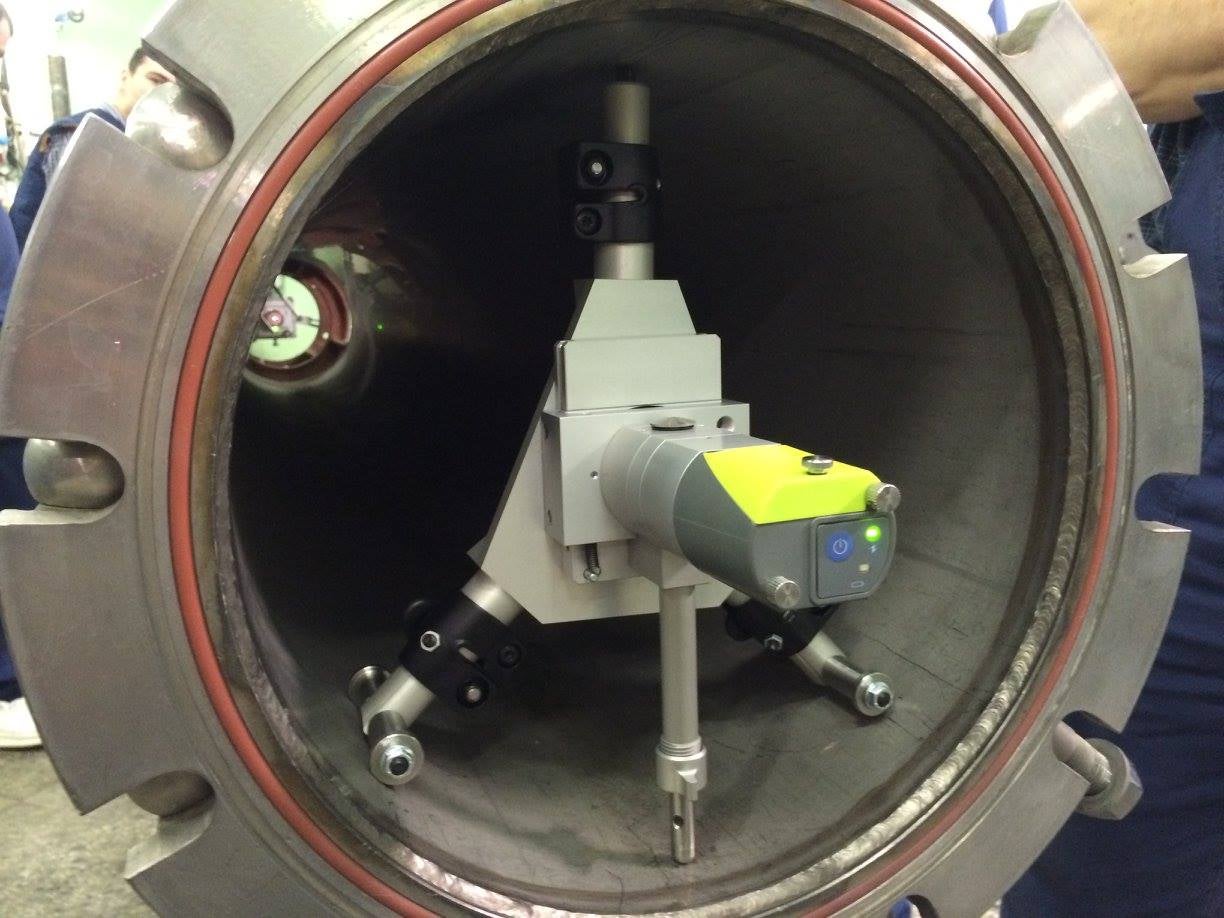

Les applications typiques sont les mesures d’alésage complet, par exemple les tourillons des compresseurs et des moteurs diesel.

Nous contacter Ressources

Découvrez notre technologie en action.

Planifiez une démonstration gratuite pour découvrir comment nos solutions peuvent soutenir votre entreprise.

Démonstration gratuite

Ressources

Brochure NXA Ultimate (en)

Manuel NXA Ultimate - Alignement de l'arbre (en)

Manuel NXA Ultimate - Géométrie (en)

NXA Ultimate Conseils rapides (en)

Comment mesurer la rectitude avec la méthode de l’horloge

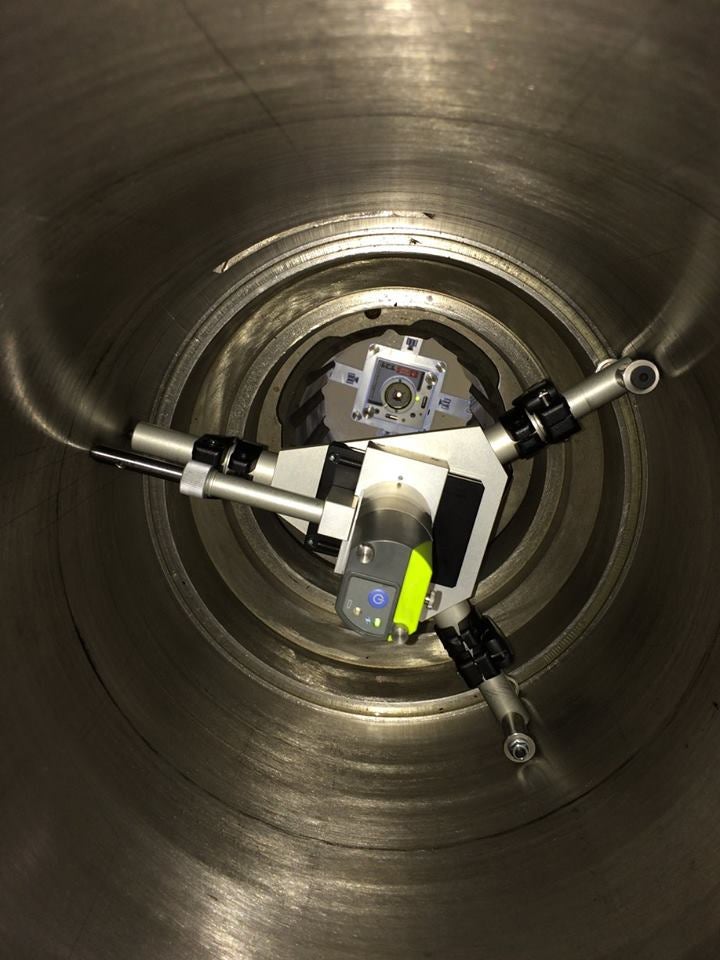

Lorsque vous mesurez la rectitude avec la méthode de l’horloge, vous réglez le faisceau laser à peu près parallèlement à une ligne centrale. La position centrale de chaque alésage peut être mesurée en effectuant des relevés avec le récepteur en deux points, distants de 180°.

Deux points peuvent être utilisés comme références. Le programme permet de mesurer jusqu’à 99 points.

Comment effectuer une mesure de rectitude avec la méthode de l’angle d’arc

Les applications typiques sont les mesures de demi-alésage, par exemple les compresseurs et les turbines à carter divisé.

Les mesures de rectitude avec la méthode de l’angle d’arc sont effectuées en plaçant le faisceau laser à peu près parallèlement à une ligne centrale.

Deux points sont utilisés comme références. Le détecteur est placé dans trois à neuf positions à chaque point de mesure pour trouver le centre de l’objet à mesurer. Pour les mesures d’angle d’arc, le détecteur est en mode mono-axe et le programme permet de mesurer jusqu’à 99 points.

1. Configuration

Configuration rapide et facile
Configuration prédéfinie

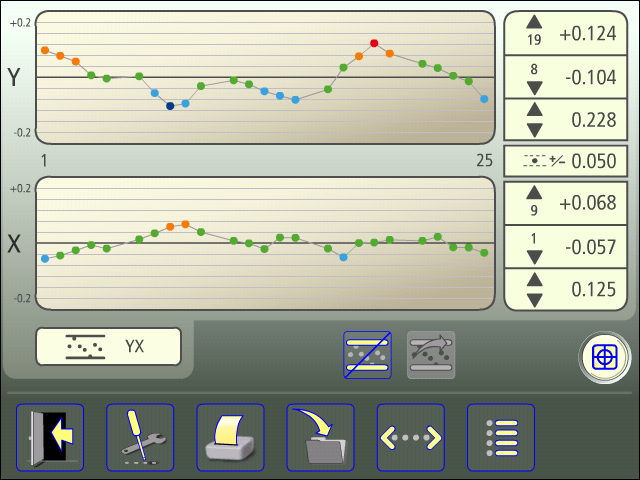

2. Mesure

Vue d’ensemble distincte de la mesure
Affichage instantané de la position de l’objet à mesurer
Points de mesure à code couleur
Les points de mesure peuvent être enregistrés dans l’ordre de votre choix

3. Ajustement

Valeurs en direct pendant la phase d’ajustement
Le guide d’angle affiche la zone d’enregistrement du point de mesure accepté (vert)
Les flèches vertes vous indiquent dans quelle direction ajuster vers zéro
Valeurs de mesure à code couleur
