Pour exécuter le test de répétabilité NXA

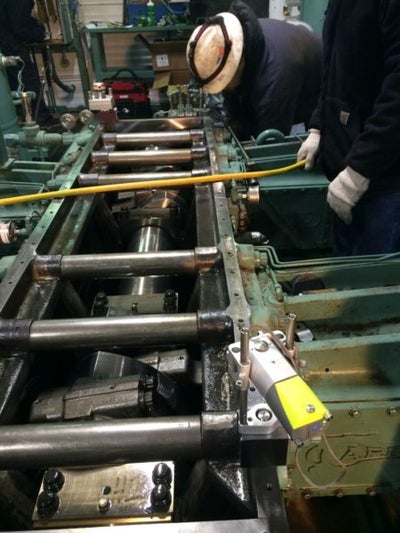

Commencez par connecter l’émetteur laser T21 au capteur RM selon la procédure de mesure VibrAlign ER82. Placez ensuite le capteur RM au point de mesure le plus éloigné de l’émetteur laser T21. Le capteur RM est au premier plan sur la photo.

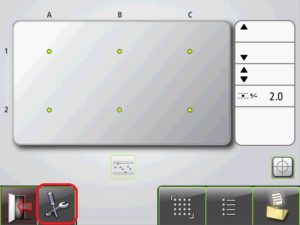

Démarrez l’unité d’affichage NXA et sélectionnez le modèle de cadre Ariel approprié dans le classeur, puis appuyez sur le rectangle dans le coin inférieur droit pour accéder à l’écran de mesure. Une fois dans l’écran des mesures, appuyez sur l’icône Outils (paramètres) soulignée en rouge.

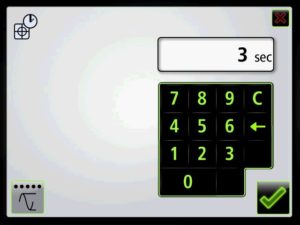

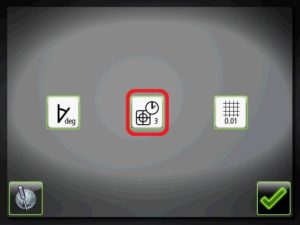

Sélectionnez l’icône Durée d’échantillonnage. Le clavier de la durée d’échantillonnage s’affiche (la valeur par défaut est de 3 secondes). C’est ici que le temps d’échantillonnage (en secondes) peut être augmenté. Je recommande de le régler à 5 ou 6 secondes pour l’industrie de la compression de gaz si ce n’est pas déjà fait.
.

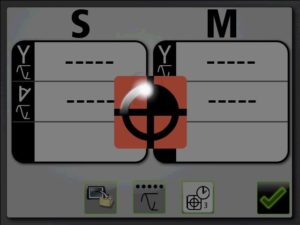

Exécuter le test de répétabilitéExécuter le test de répétabilité en appuyant sur l’icône entourée en rouge. L’analyseur NXA prend 5 mesures au temps d’échantillonnage actuel. Si le temps d’échantillonnage est fixé à 5 secondes, le test prendra 25 secondes (5 mesures x 5 secondes chacune).
.
Résultats du test de répétabilitéLorsque le test de répétabilité est terminé, les résultats s’affichent. La valeur M « Y » indique de combien le faisceau laser se déplace sur l’axe Y (vertical) du capteur RM en raison des vibrations. La valeur affichée est exprimée en millièmes et dixièmes de millièmes. (Si Y est supérieur à 2,0 mils (la tolérance Ariel), augmentez le temps d’échantillonnage de 2 secondes et recommencez le test. L’objectif est d’obtenir une valeur Y inférieure à la tolérance de 2,0 mils.
Rappelez-vous que quel que soit le temps d’échantillonnage saisi, le test de répétabilité prendra 5 mesures x les secondes. Ainsi, si la durée d’échantillonnage est fixée à 10 secondes, le test de répétabilité prendra 50 secondes.
Lorsque vous avez terminé, appuyez sur la coche verte pour quitter l’écran Temps d’échantillonnage et outils. Le temps d’échantillonnage restera réglé sur le paramètre actuel (même en quittant le programme d’alignement) jusqu’à ce qu’il soit modifié par l’utilisateur. Il est peu probable que vous ayez besoin de beaucoup plus qu’un temps d’échantillonnage de 10 secondes pour obtenir une valeur Y inférieure à 2,0 mils. Exemple concret : un client rencontrait des problèmes de répétabilité lors de la mesure du châssis d’un compresseur, car plusieurs patins de compresseur environnants étaient en fonctionnement. Après avoir utilisé la fonction de test de répétabilité pour sélectionner un temps d’échantillonnage de 10 secondes, toutes les mesures se sont répétées à 0,4 mils (0,0004″) près. Bien en deçà de la tolérance de planéité de /-2,0.
