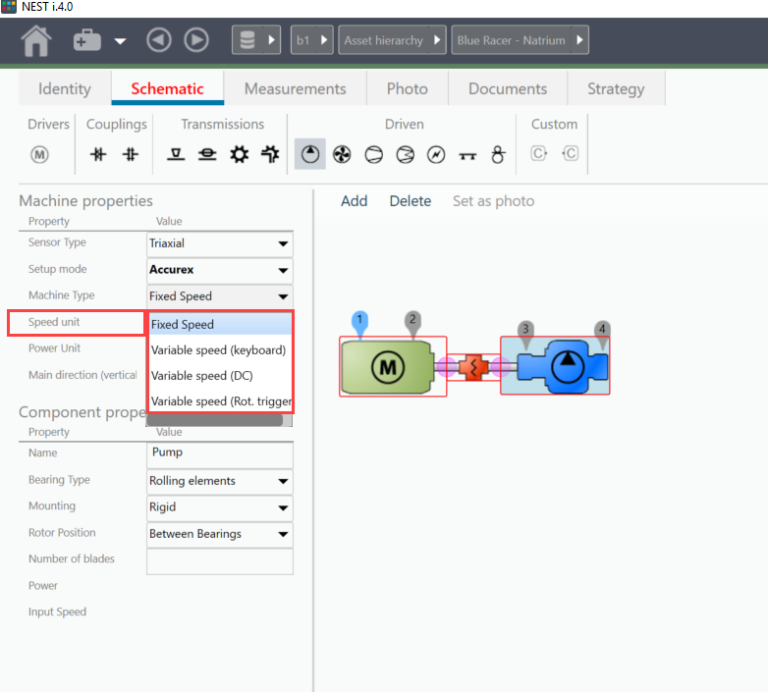

Lorsque vous configurez une machine dans le Nest, vous pouvez choisir entre la vitesse fixe, la vitesse variable avec clavier, la vitesse variable en courant continu ou la vitesse variable avec déclencheur rotatif. Pour cet article de blog, je vais limiter notre discussion à la vitesse fixe et à la vitesse variable avec clavier ;

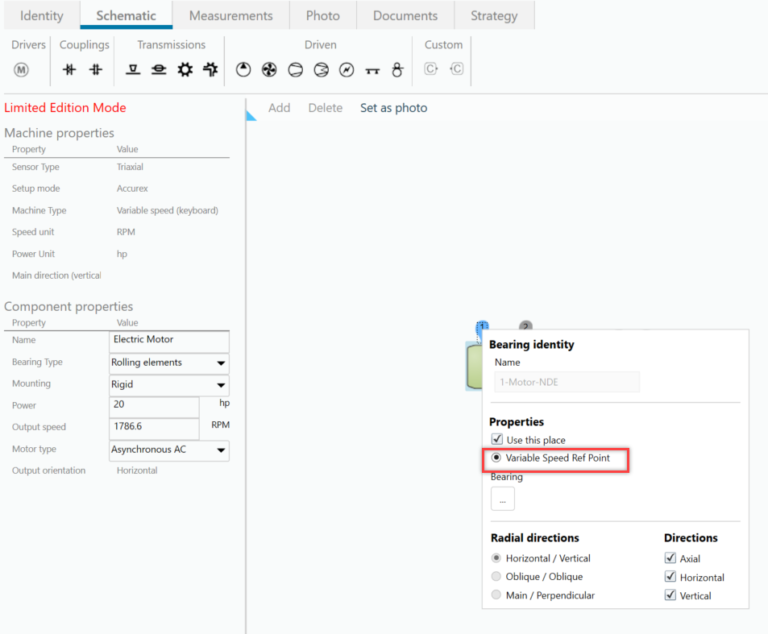

Si vous êtes sur une machine pilotée par VFD, vous devez sélectionner Vitesse variable avec le clavier. Si la machine démarre en ligne ou fonctionne simplement à la vitesse de la plaque signalétique, il s’agit d’une machine à vitesse fixe. Lorsque vous sélectionnez l’option de vitesse variable, une lecture supplémentaire est entrée dans votre machine configurée pour collecter les RPM. Vous pouvez contrôler l’emplacement de ce relevé en sélectionnant un emplacement de roulement spécifique et en cliquant dessus, puis en sélectionnant le point de référence de la vitesse variable dans le schéma de votre machine, comme indiqué ci-dessous.

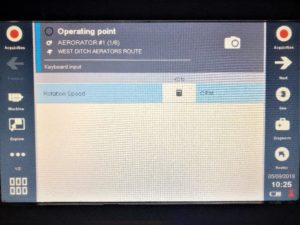

Une fois que vous avez cette machine dans un itinéraire ou chargée sur votre FALCON et que vous la sélectionnez pour collecter des données, vous aurez un point de fonctionnement qui ressemble à l’image ci-dessous.

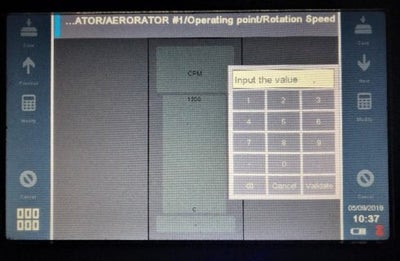

Lorsque vous obtenez cet écran, vous avez plusieurs options pour saisir la vitesse réelle de la machine. Vous pouvez appuyer sur le bouton d’acquisition en haut à gauche ou en haut à droite de l’écran et vous obtiendrez l’écran suivant.

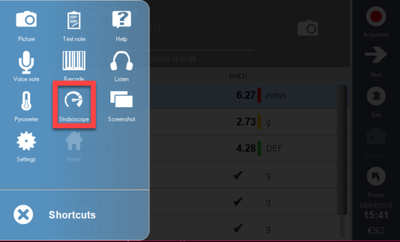

Si le régime exact est connu, vous pouvez l’entrer maintenant, sinon il existe une autre possibilité intégrée dans le site FALCON pour vous aider. Dans le coin inférieur gauche se trouve le menu de raccourcis vers un ensemble d’outils supplémentaires dont dispose l’outil. Une fois surPEN, vous pouvez sélectionner Stroboscope.

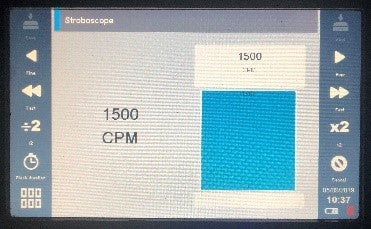

Ensuite, vous arriverez à un écran qui vous permettra d’utiliser le stroboscope pour déterminer la vitesse. CPM = RPM
Une fois que vous avez obtenu cette vitesse, sélectionnez Annuler et revenez au point de fonctionnement pour saisir la vitesse que vous avez trouvée. Lorsque vous utilisez le diagnostic automatique Accurex ou même lorsque vous examinez les données de manière indépendante, vous devez être en mesure de déterminer le régime pour une analyse approfondie. Le site FALCON peut déterminer si la vitesse que vous avez saisie dans votre configuration est différente de la vitesse réelle. Si c’est le cas, vous verrez apparaître à l’écran un message indiquant que le régime est potentiellement incorrect et si vous souhaitez le modifier. Si c’est le cas, vous serez automatiquement dirigé vers la fonction stroboscope mentionnée plus haut et vous pourrez trouver le régime réel et simplement sélectionner sauvegarder et ensuite rediagnostiquer.
