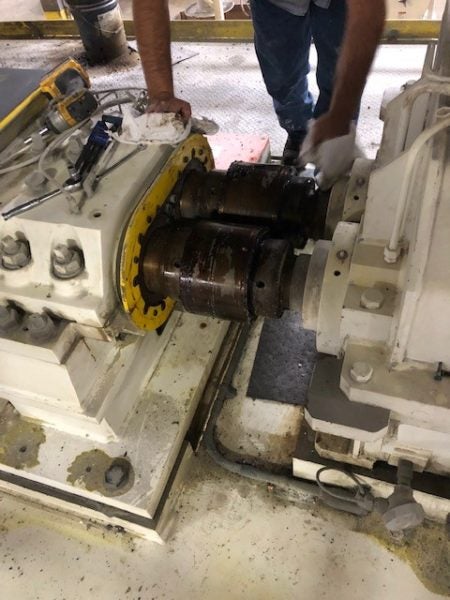

Vérification de l’alignement du moteurÀ première vue, la vérification de l’alignement de l’arbre du moteur sur l’arbre d’entrée de la boîte de vitesses est assez simple. Cependant, le côté sortie de la boîte de vitesses avait deux arbres, donc peut-être que ce n’est pas si simple. Et pour compliquer un peu plus les choses, il y a trois autres chambres couplées ensemble pour un total de quatre jeux de couplages.

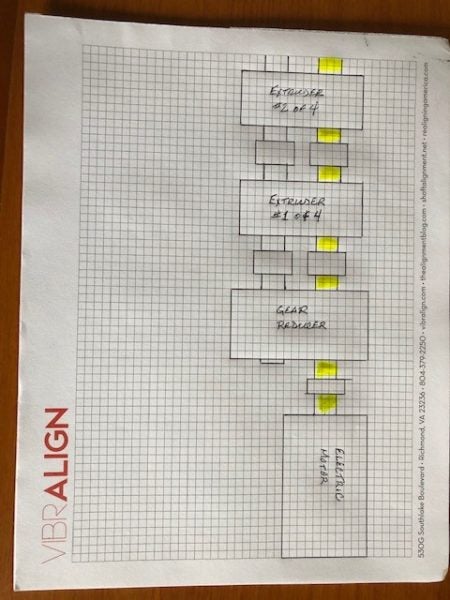

C’est un peu intimidant pour quelqu’un qui n’est pas habitué à l’alignement précis d’arbres ! Nous devions donc simplifier les choses si possible. Je n’ai pas pu obtenir une photo topique de l’extrudeuse, alors voici un croquis de la façon dont nous avons abordé cet alignement.
Le résultat final ? La décision a été prise de rendre les arbres mis en évidence colinéaires. Une fois cela vérifié, il fallait ensuite vérifier que les autres arbres étaient colinéaires. Le résultat final ? 0.un dépassement de tolérance de 3 mm (0,0003″) pour l’ensemble de la machine, ce qui, à mon humble avis, est plutôt bon !
