Usando seu sistema de alinhamento a laser para verificar a regra de validade
junho 2, 2022 |
in Alinhamento de eixos |
by Acoem contributor
A regra de validade é um conceito importante no alinhamento preciso de eixos. Ela pode ser usada para confirmar que suas leituras são precisas e é por isso que não temos que girar 360 graus para obter informações precisas de alinhamento.
Aqui está um post anterior no blog com um vídeo embutido que discute os conceitos de indicador de discagem, incluindo a regra de validade
Para verificar a regra de validade com seu Sistema de Alinhamento de Eixos a Laser:

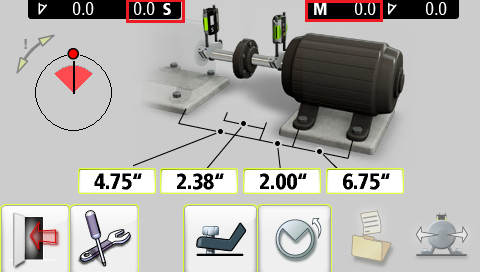

1 – Os sensores são montados e rolados para a posição de 12 horas. É registrada uma medição que define os valores S eamp;amp; M dos detectores para zero (caixas vermelhas), assim como os valores angulares.
S SensorM Sensor
Valor do detector de ângulo em Mils Valor do detector em Mils Valor do detector em Mils

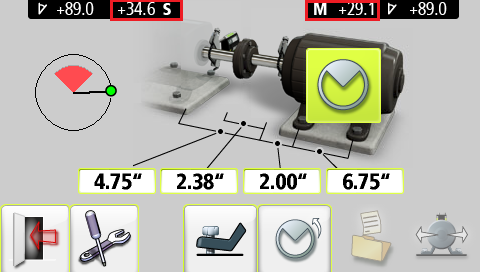

2 – Role os sensores 90 graus para a posição das 3 horas. Observe os valores TIR.
S = 34,6mils, M= 29,1mils

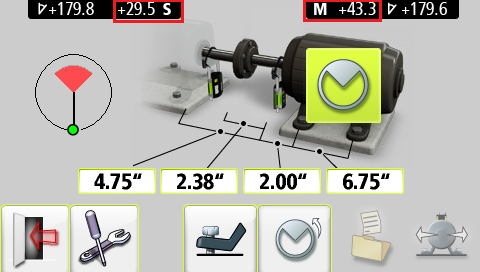

3 – Role 90 graus para a posição das 6 horas. Observe os valores TIR.
S = 29,5, M= 43,3

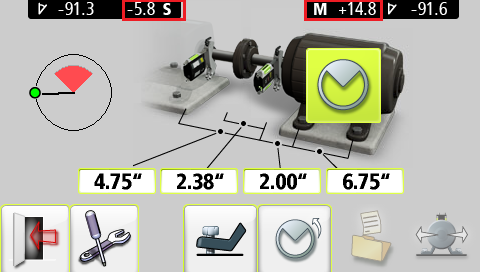

4 – Role 90 graus para a posição das 9 horas. Observe os valores TIR.
S = -5,8, M= 14,8
A regra de validade estabelece que a soma das leituras em cima e em baixo (12 e 6) deve ser igual à soma das leituras lado a lado (3 e 9).
